活塞式蒸汽减压阀
产品型号:Y43HY
公称通径:DN15~500mm
公称压力:PN1.6~16Mpa
适用温度:≤200℃
工作温度:0~80℃
驱动方式:手动
连接形式:法兰
主要材质:WCB
法兰标准:GB/T17241.6、GB/T9113
试验标准:GB/T13927、API598

Y43H蒸汽活塞式减压阀介绍

    本系列减压阀属于先导活塞式减压阀.由主阀和导阀两部分组成.主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。





Y43H蒸汽减压阀主要技术参数和性能指标:

公称压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
最高进口压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-3.5
0.5-4.5
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小压差(Mpa)
0.15
0.15
0.2
0.4
0.8
1.0
渗漏量
GB12245-1989


*:壳体试验不包括膜片、顶盖




Y43H蒸汽减压阀主要零件材料:

零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀盘
2Cr13
缸套
2Cr13/25(镀硬铬)
活塞
2Cr13/铜合金
活塞环
合金铸铁
导阀座 导阀杆
2Cr13
膜片
1Cr18Ni9Ti
主阀弹簧
50CrVA
导阀主弹簧
50CrVA
调节弹簧
60Si2Mn


Y43H蒸汽减压阀流量系数(Cv):
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500

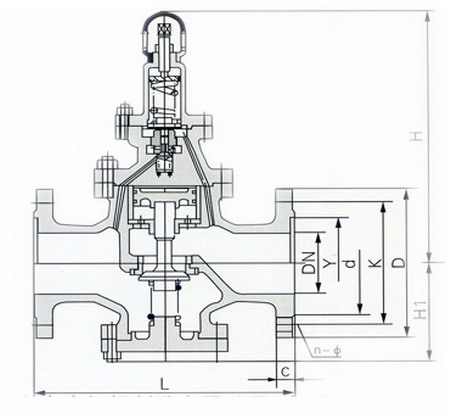

外形尺寸

径
DN
外 形 尺 寸
L
H
Hl
1.6/2.5MPa
4.0MPa
15
160
180
295
90
20
160
180
330
98
25
180
200
330
110
32
200
220
330
110
40
220
240
345
125
50
250
270
345
125
65
280
300
350
130
80
310
330
385
160
100
350
380
385
170
125
400
450
400
200
150
450
500
415
210
200
500
550
475
240
250
650
525
290
300
800
580
335
350
850
620
375
400
900
660
405
450
900
730
455
500
950
750
465
外形尺寸(PN6.4-16.0):

单位:mm



公称通径
DN
外 形 尺 寸
L
H
Hl
6.4MPa
10.0/16.0MPa
15
180
180
305
105
20
180
200
340
105
25
200
220
340
120
32
220
230
340
120
40
240
240
355
135
50
270
300
355
135
65
300
340
360
140
80
330
360
395
17
100
380
400
185
125
450
415
215
150
500
430
225
200
550
495
260
250
650
545
310
300
800
600
355
350
850
640
395
400
900
690
435
500
            950
780
495
