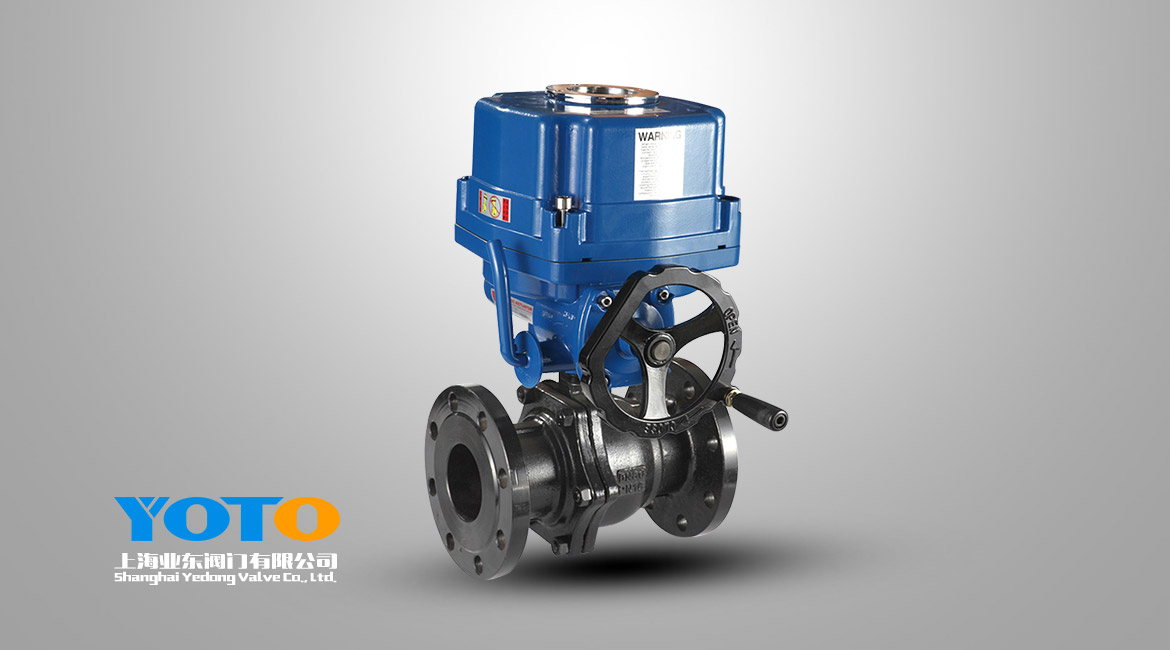

防爆电动球阀
产品型号:FBQ941F
公称通径:DN15~200mm
公称压力:PN16~100MPa
阀体材质:WCB、304、316、316L
连接方式:法兰、螺纹或其它
设计标准:GB/T 12237、API 608、BS 5351
连接标准:ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592、HG/T 20615
结构长度:GB/T 12221、ASME B16.10
压力试验:GB/T 13927、API 598、GB/T 26480
压力-温度等级:ASME B16.34、GB/T 12224

主要零件材料

零件名称 阀体、侧体 球体、阀杆 填料 密封圈
Q941F-16C        Q941F-25C        Q941F-40C WCB 2Cr13 聚四氟乙烯或        柔性石墨 聚四氟乙烯、增强聚四氟乙烯、对位聚苯
Q941F-16P        Q941F-25P        Q941F-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
Q941F-16R        Q941F-25R        Q941F-40R ZG0Cr18Ni12Mo2Ti 0Cr18Ni12Mo2Ti



主要外型尺寸

PN1.6(MPa)
通径(DN) L D D1 D2 b H Z-d 重量 驱动装置
15 130 95 65 45 14 352 4-14 - LQ51
20 130 105 75 55 14 355 4-14 - LQ51
25 140 115 85 65 14 360 4-14 8 LQ51
32 165 135 100 78 15 386 4-18 13 LQ5-1
40 180 145 110 85 16 394 4-18 17 LQ5-1
50 200 160 125 100 16 472 4-18 25 Q10-6 3/4
65 220 180 145 120 18 486 4-18 60 Q10-6 3/4
80 250 195 160 135 20 579 8-18 65 Q30-6 3/4
100 280 215 180 155 20 595 8-18 75 Q30-6 3/4
125 320 245 210 185 22 650 8-18 97 Q60-4 3/4
150 360 280 240 210 24 739 8-23 162 Q120-2 3/4
200 400 335 295 265 26 799 12-23 226 Q120-2 3/4
250 533 406 362 324 30 890 12-25 - -
300 610 483 432 381 32 940 12-25 - -
